Un contrôle 100% pour garantir la qualité
Des soudures contrôlées à haute cadence et haute vitesse
Description de l’installation
Lors de la production de bobines de moteur, il doit être assuré que seules des pièces vérifiées et conformes parviennent jusqu’au processus de montage.

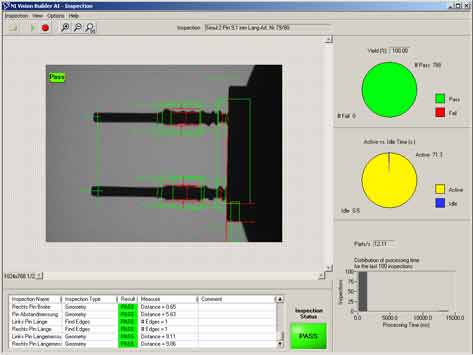

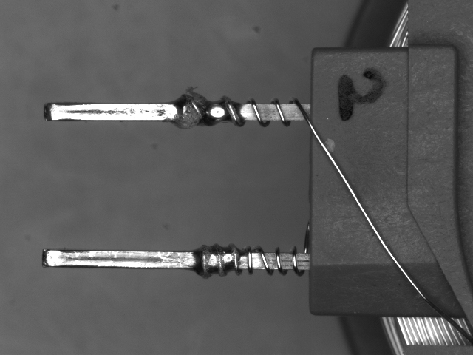

En plus de la mesure de l’impédance électrique, un système de vision permet la vérification de la disposition du fil sur les connecteurs ainsi que des soudures.
Solution technique
Les contours de la bobine sont mis en image digitale pendant leur transport, entre le contrôle électrique et l’inscription par jet d’encre. Un rétro éclairage assure le meilleur contraste possible et est de plus largement indépendant des conditions d’éclairage ambiant.
Spécifications supplémentaires
- Vitesse de déplacement : 1m/s
- Caméra IEEE1394 avec 1024x768 pixels
- Taille du pixel: 0.02mm
- Synchronisation et échange de données par lignes digitales
- Garantie de fiabilité <20ppm
- Temps de cycle < 200ms
Points forts du système
- Temps de développement réduit et évolutivité garantie grâce à la plateforme QMT Vision Inspector
- Automate de vision (CVS-1454)
- Solution d'éclairage adaptée à l'application
Article sur cette application (Aktuelle Technik, 12-2005, allemand)
