DuPont de Nemours choisi Qualimatest pour automatiser les essais de fluage
Une mesure de déformation 10x plus précise
Challenge
Automatisation d’installations d’essais de fluage avec intégration d’une mesure sans contact de déformation à haute résolution
La solution
Développement d’un capteur de déformation optique basé sur un système de vision et d’un système de contrôle basé PC pour gérer automatiquement les processus de commande et de mesure de l’installation de fluage.
Description :
Du Pont de Nemours est un des leaders dans le développement et la production de matériaux polymères à haute performance. Un de ceux-ci, Le Delrin, est un polymère à haute résistance qui est utilisé dans la production de composants destinés à l’industrie automobile. Afin de garantir la tenue mécanique à haute température au cours du temps du matériau, le centre de recherche Européen Du Pont réalise des tests de fluage de longue durée (plus d’une année) à haute température.
Description du système :

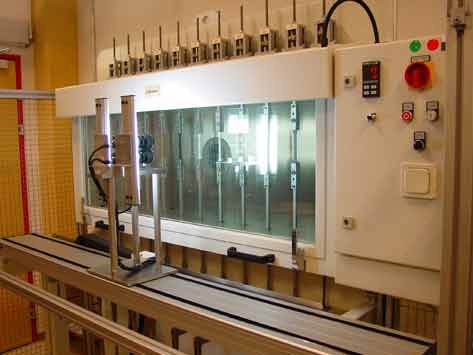

L’installation comprend 10 éprouvettes normalisées (elles sont marquées par deux bandes réfléchissantes distantes de 50mm) dans une enceinte thermique. Une charge constante (masse) est appliquée axialement à l’éprouvette. Au cours du temps, la matière va se déformer (fluage) et donc les deux marques vont s’éloigner. Le capteur de déformation doit pouvoir mesurer l’augmentation de la longueur au cours du temps, au travers de la vitre de l’enceinte thermique, avec une précision inférieure à 10 microns. Les 10 éprouvettes présentes doivent être mesurées successivement, ce qui implique un déplacement motorisé du capteur.
Etant donné la durée des essais, un soin particulier a été apporté au suivi automatique de la calibration du système de mesure. Une onzième éprouvette de référence en céramique est placée dans l’enceinte, elle est remesurée régulièrement à l’aide du capteur afin de vérifier que la calibration du capteur n’a pas été modifiée. Le résultat de cette vérification est sauvegardé avec tous les résultats de mesure afin de pouvoir, le cas échéant, corriger les essais en cours (suite du texte...)
